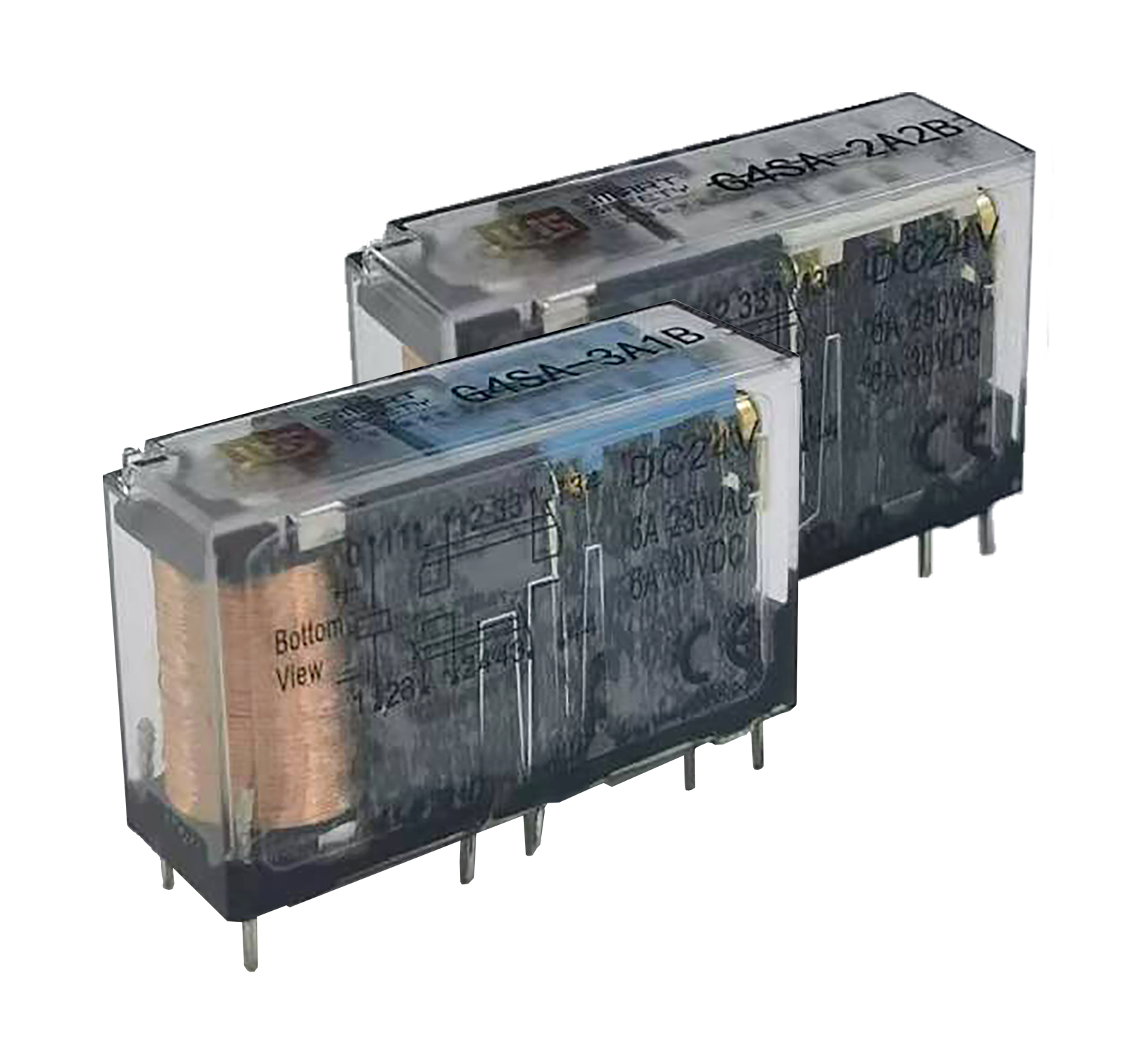

 | ·多種觸點組合：兩組常開+兩組常閉、三組常開+一組常閉 ·強制導向的觸點結構（符合EN 50205標準） ·負載能力強：6A觸點切換能力 ·低輸入功耗：360mW ·絕緣能力強：輸入-輸出承受10kV浪涌電壓 ·環保產品（符合RoHS） |
| ▊ | 產品選型 |
產品名稱 | 型號 | 觸點形式 | 品牌 |
安全繼電器 | G4SA-2A2B | 2NO+2NC | LHS |
安全繼電器 | G4SA-3A1B | 3NO+1NC | LHS |
說明 | |||
▊線圈參數
額定電壓DC（V） | 動作電壓VDC | 釋放電壓VDC | 最大電壓VDC | 線圈電阻Ω |
24 | ≤18.0 | ≥2.4 | 31.2 | 1600×（1±10%） |
備注:
1、上述值均為初始值；
2、最大電壓是指繼電器線圈在短時間內能夠承受的最大電壓值；
3、對于額定電壓≥48V的產品，為保護線圈不受操作，在測試及應用中，必須有抑制線圈產生過電壓的措施（如:在線圈并聯二極管等）。
▊線圈參數
外形尺寸 Dimension | 40×13×24mm | ||
觸點 Contact | 形式Contact form | 2A2B | 3A1B |
接觸電阻（初始）Contact resistance | ≤100mΩ（1A 6VDC） | ||
觸點材料 Material | 銀合金 | ||
觸點負載（阻性）Contact ratings | 6A 250VAC/30VDC | ||
最大切換電壓 Max switching voltage | 400VAC/30VDC | ||
最大切換電流 Max switching current | 6A | ||
最大切換功率 Max switching power | 1500VA/180W | ||
機械壽命（頻率300次/1分鐘）Mechanical life | 1×107 | ||
電氣壽命（頻率1S通，1S斷）Electrical life | 1×105次（1NO:6A 250VAC，阻性負載，室溫，1S通 9S斷） | ||
線圈功率 Coll power | 約360mW | ||
絕緣電阻 Insulation resistance | 1000mΩ（500VDC） | ||
介質耐壓 Dielictricstength | 同極觸點之間 Between contacts | 4000VAC 1min | |
斷開觸點間 | 1500VAC 1min | ||
觸點與線圈間 Between contacts and coil | 2500VAC 1min（7-8/9-10） | ||
浪涌電壓 Surge voltage | 10kV（1.2/50μs） | ||
動作時間 Action time | ≤20ms | ||
釋放時間 Release time | ≤20ms | ||
線圈溫升 Coll Temperature rise | ≤60K（線圈驅動電壓為1.1倍Un，觸點載流為額定電流） | ||
耐沖壓 Resistance stamping | 穩定性 Stability | 100m/S2 | |
強度 Intensity | 980m/S2 | ||
耐振動 Vibration Resistance | 10Hz~55Hz 1.5mm 雙振幅 | ||
環境濕度 Ambient humidity | 5%~85%RH | ||
環境溫度 Ambient temperature | -40℃~+85℃ | ||
引出端形式 Ambient temperature | 印刷板式 | ||
重量 Weight | 約20g | ||
封裝方式 Encapsulation way | 防焊劑型 | ||

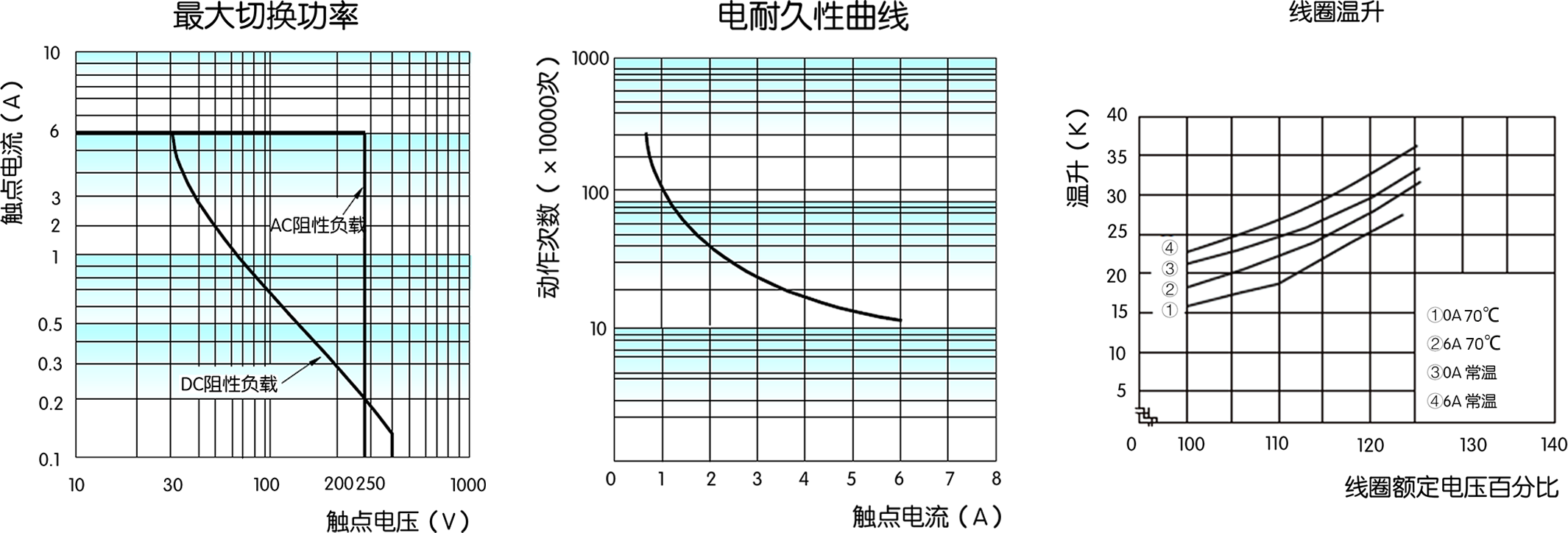

▊曲線性能圖
 |
（1）曲線指1Z1型
（2）測試條件：1NO端，阻性負載，250VAC室溫，1s通9s斷

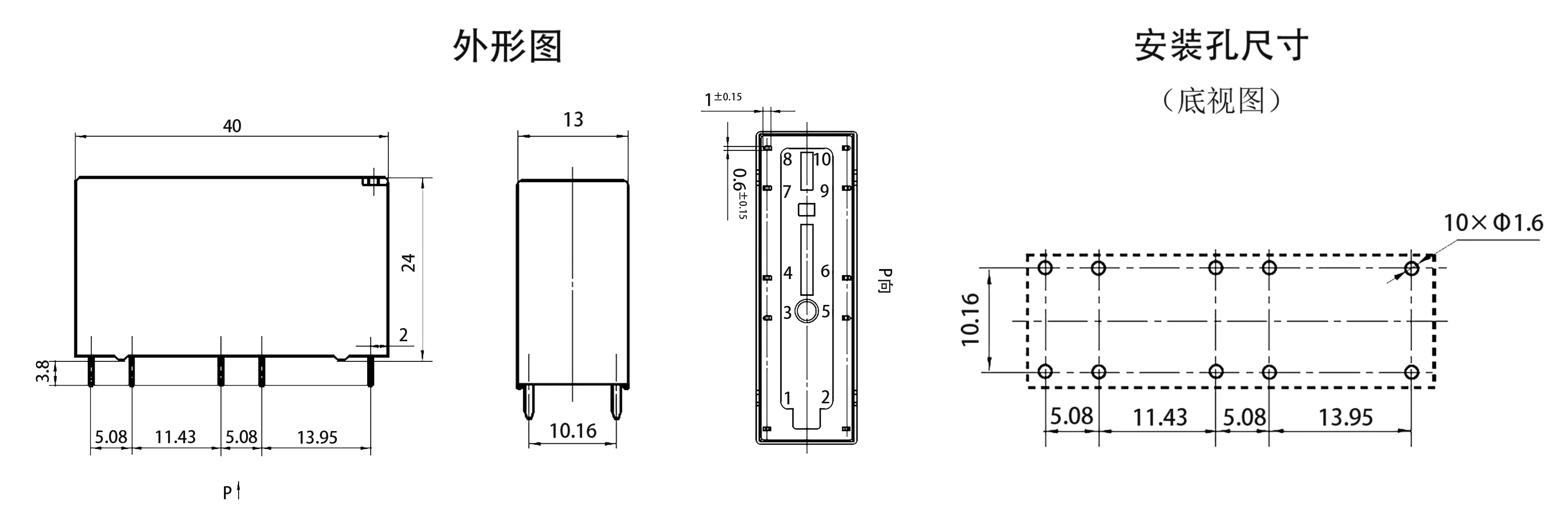

▊外形尺寸
 |
備注:
1、產品部分外形尺寸未注尺寸公差
當外形尺寸≤1mm，公差±0.2mm；
當外形尺寸在1~5mm之間時，公差±0.3mm;
當外形尺寸>5mm時，公差為±0.4mm。
2、安裝孔尺寸中未注尺寸公差±0.1mm。

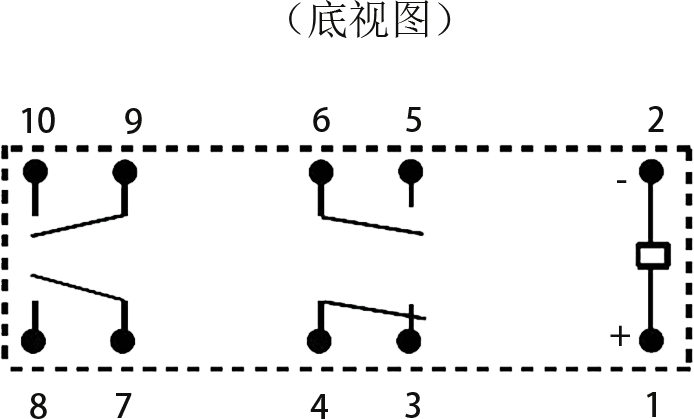

▊外形圖、接線圖、安裝孔尺寸
| G4SA-2A2B | G4SA-3A1B |
 |  |
| ▊ | 繼電器配套插座 |
 | ·線圈與觸點間的耐壓2500VAC，絕緣電阻1000MΩ ·可螺釘安裝，亦可導軌安裝 ·用二極管對線圈進行保護，抑制反向過電壓 ·帶有手指保護罩 ·自帶繼電器保持及取出 |
| ▊ | 外形圖、接線圖、安裝孔尺寸、電路圖 |
 |
G4SA系列安全繼電器(帶強制導向觸點的繼電器)

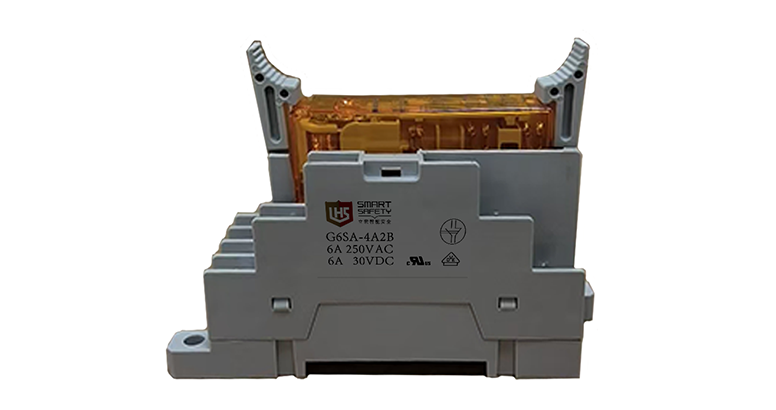

G6SA-4A2B安全繼電器(帶強制導向觸點的繼電器)·四組常開+兩組常閉·強制導向的觸點結構(符合IEC 61810-3標準)·負載能力強：6A觸點切換能力·低輸入功耗：500mW·絕緣能力強：輸入-輸出承受10kV浪涌電壓·UL絕緣等級：F級絕緣等級可供選擇▊產品選型 產品名稱型號觸......
